Bơm màng hoạt động như thế nào?

Bơm màng hoạt động bằng cách sử dụng một màng linh hoạt dao động qua lại để tạo chân không để nạp chất lỏng và áp suất dương để xả chất lỏng. Cơ cấu chuyển động tịnh tiến này đảm bảo độ kín giữa cơ cấu truyền động và chất lỏng được bơm, khiến nó trở nên lý tưởng để xử lý chất lỏng ăn mòn, mài mòn hoặc nhớt mà không bị rò rỉ.

Cơ chế cốt lõi: Bơm màng hoạt động như thế nào?

Hoạt động cơ bản của bơm màng phụ thuộc vào sự thay đổi thể tích trong buồng bơm được hỗ trợ bởi chuyển động của màng ngăn linh hoạt. Khi màng ngăn được kéo ra khỏi đầu bơm, thể tích của buồng tăng lên, làm giảm áp suất bên trong. Điều này tạo ra chân không hút chất lỏng qua van đầu vào. Ngược lại, khi màng ngăn bị đẩy về phía đầu bơm, thể tích giảm, áp suất tăng và đẩy chất lỏng ra ngoài qua van xả.

Để hiểu bơm màng hoạt động như thế nào một cách chi tiết, người ta phải nhìn vào chu trình hai kỳ:

• Hành trình hút: Cơ hoành di chuyển ra ngoài, tạo ra vùng áp suất thấp. các van kiểm tra đầu vào mở ra do chênh lệch áp suất, cho phép chất lỏng đi vào buồng, trong khi van kiểm tra đầu ra vẫn được niêm phong chặt chẽ.
• Đột quỵ phóng điện: Cơ hoành di chuyển vào trong, nén chất lỏng. Áp lực tăng lên buộc van kiểm tra đầu vào để đóng và van kiểm tra đầu ra mở, đẩy chất lỏng vào ống xả.

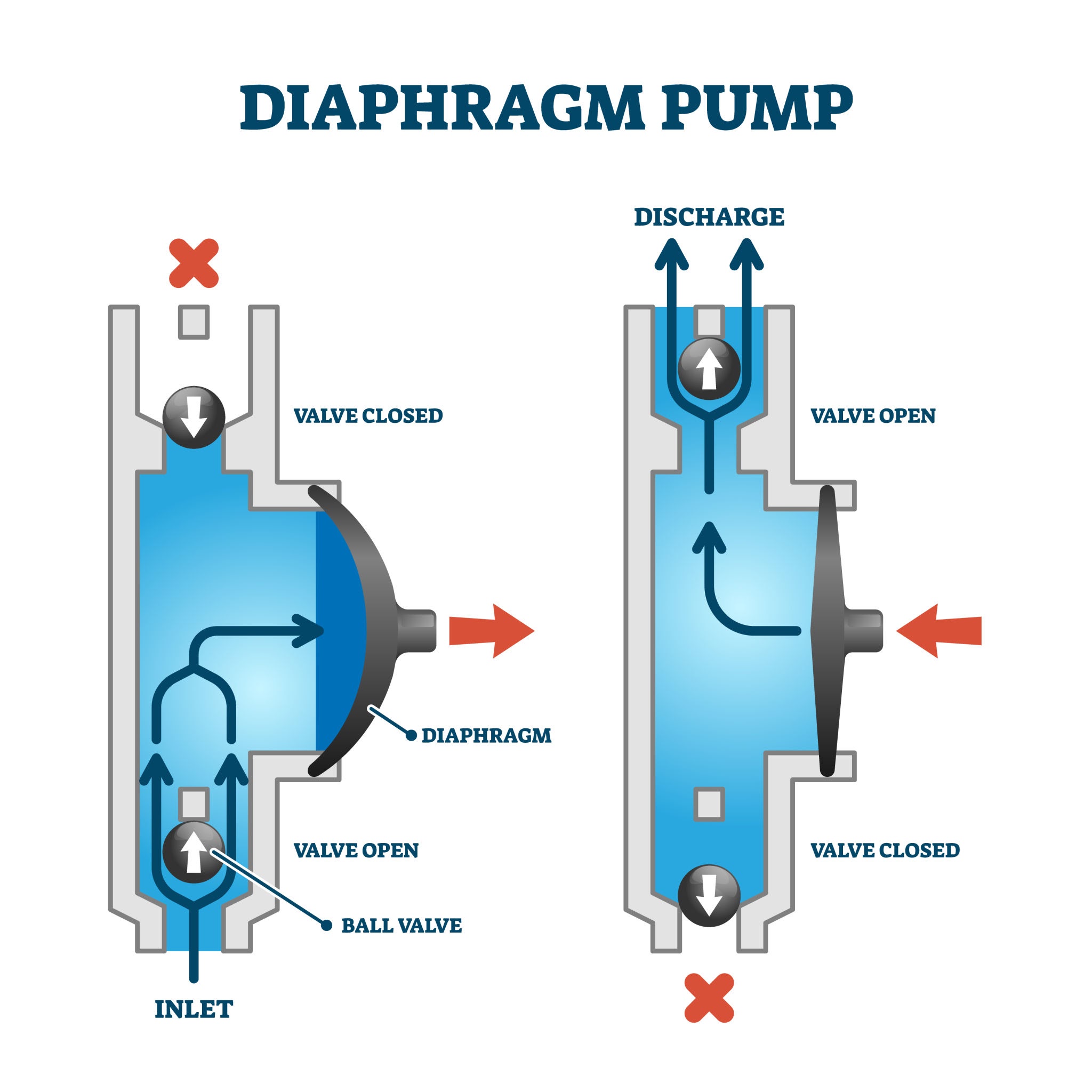

[Hình ảnh nguyên lý hoạt động của bơm màng]

Các loại bơm màng và hoạt động độc đáo của chúng

Máy bơm màng được phân loại chủ yếu theo nguồn năng lượng của chúng: Máy bơm màng đôi vận hành bằng khí nén (AODD) và máy bơm chạy bằng động cơ (Cơ khí/Thủy lực). Mỗi loại sử dụng chuyển động màng cơ bản giống nhau nhưng khác nhau về cách năng lượng được truyền đến màng ngăn.

1. Máy bơm màng đôi hoạt động bằng khí nén (AODD)

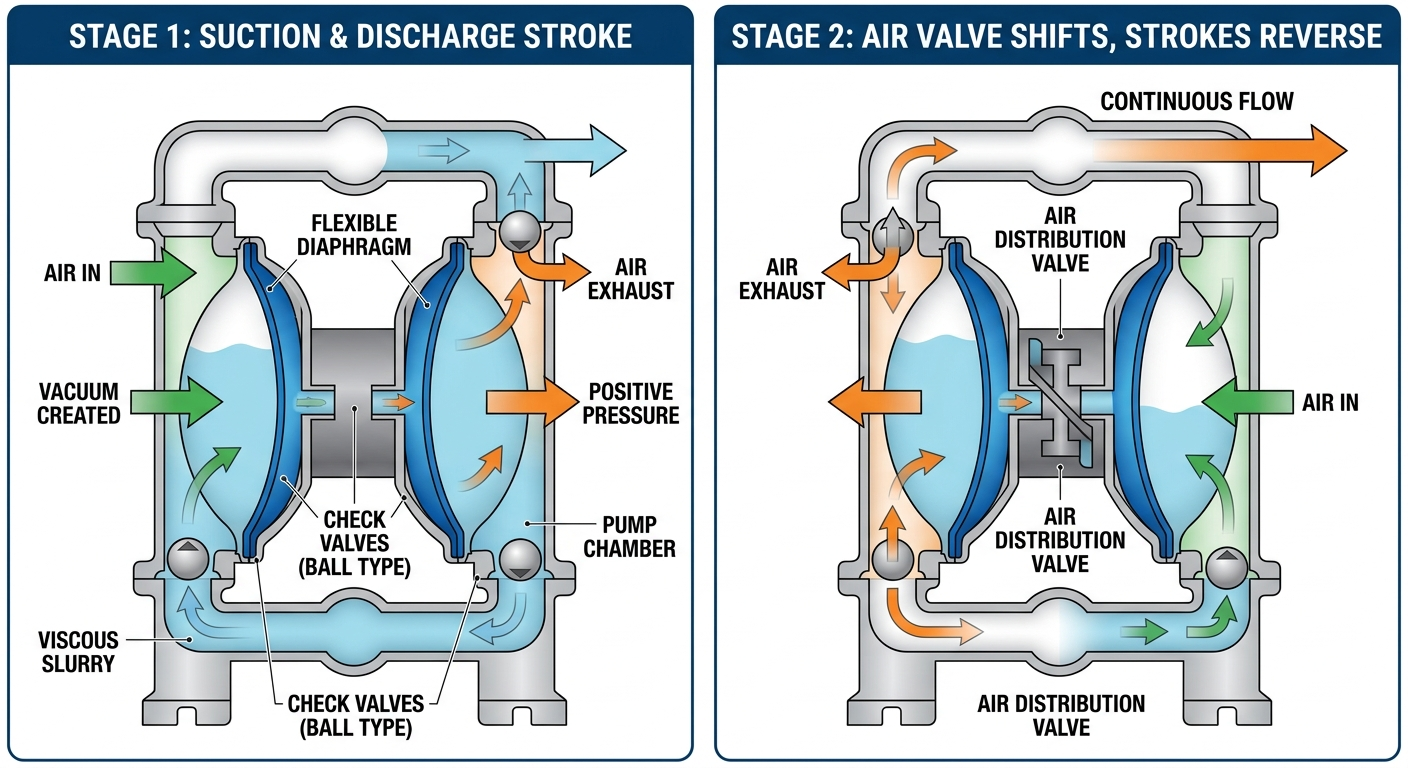

Máy bơm AODD sử dụng khí nén để dịch chuyển một trục chung nối hai màng ngăn, cho phép hoạt động bơm liên tục. Khi không khí được dẫn vào phía sau màng ngăn A, nó sẽ đẩy chất lỏng ra khỏi ngăn thứ nhất. Đồng thời, màng ngăn B được kéo vào trong tạo lực hút ở khoang thứ hai. Van phân phối không khí đảm bảo nguồn cung cấp không khí luân phiên giữa hai bên.

2. Bơm màng được dẫn động cơ học

Máy bơm được điều khiển bằng cơ học sử dụng cơ cấu bánh răng quay hoặc lệch tâm để kéo và đẩy màng ngăn một cách vật lý. Thiết kế này phổ biến trong các ứng dụng nhỏ hơn và máy bơm định lượng, nơi cần phải kiểm soát chính xác độ dài hành trình. Nó có hiệu quả cao cho việc định lượng hóa chất ở áp suất thấp.

3. Bơm màng dẫn động bằng thủy lực

Bơm màng thủy lực sử dụng pít tông để tạo áp suất cho chất lỏng thủy lực, sau đó di chuyển màng ngăn. Do màng ngăn được "cân bằng" giữa chất lỏng thủy lực và chất lỏng được bơm nên nó ít chịu ứng suất cơ học hơn, khiến loại màng này phù hợp với các ứng dụng công nghiệp áp suất cao (lên đến 100 bar trở lên).

So sánh hiệu suất: AODD so với cơ khí và thủy lực

Việc lựa chọn bơm màng phù hợp phụ thuộc vào áp suất yêu cầu, tốc độ dòng chảy và tính chất của chất lỏng được xử lý. Dưới đây là so sánh chi tiết về ba công nghệ chính.

tính năng	Máy bơm AODD	Máy bơm cơ khí	Máy bơm thủy lực
Nguồn điện	Khí nén	Động cơ điện	Điện/Thủy lực
Áp suất tối đa	Trung bình (8-10 thanh)	Thấp đến trung bình	Rất cao (100 bar)
Tự mồi	Tuyệt vời	Tốt	Tốt
Xử lý chất rắn	Tuyệt vời	Bị giới hạn	Bị giới hạn
Trường hợp sử dụng tốt nhất	Bùn/Hóa chất	Xử lý nước	Định lượng áp suất cao

Bảng 1: Phân tích so sánh các công nghệ bơm màng theo số liệu hiệu suất

Ưu điểm chính của việc sử dụng máy bơm màng

Ưu điểm chính của bơm màng là thiết kế không bịt kín, giúp loại bỏ nguy cơ rò rỉ và giảm yêu cầu bảo trì. Không giống như máy bơm ly tâm yêu cầu phốt hoặc đệm cơ khí, màng ngăn linh hoạt hoạt động như một con dấu tĩnh.

• Khả năng chạy khô: Hầu hết máy bơm AODD có thể chạy khô trong thời gian dài mà không làm hỏng các bộ phận bên trong vì không có bộ phận quay nào tạo ra nhiệt do ma sát.
• Tùy chọn chìm: Nhiều máy bơm màng được thiết kế để chìm hoàn toàn trong chất lỏng mà chúng đang bơm, miễn là khí thải được thoát ra trên mức chất lỏng.
• Độ nhạy cắt: Chúng cung cấp một hành động bơm nhẹ nhàng, điều này rất quan trọng đối với chất lỏng nhạy cảm cắt như các sản phẩm thực phẩm (nước sốt, kem) hoặc polyme có thể bị phân hủy dưới tốc độ quay cao của các loại máy bơm khác.
• Chống cháy nổ: Vì máy bơm AODD chạy bằng không khí chứ không phải bằng điện nên chúng vốn đã được xếp hạng ATEX và an toàn khi sử dụng trong môi trường nguy hiểm hoặc dễ nổ.

Bảo trì và những thách thức chung

Điểm hư hỏng phổ biến nhất trong các hệ thống này là chính màng ngăn, cuối cùng sẽ bị mỏi do chuyển động tịnh tiến liên tục. Hiểu biết bơm màng hoạt động như thế nào liên quan đến việc nhận biết rằng màng ngăn là một bộ phận bị mòn.

Lựa chọn vật liệu màng

Lựa chọn vật liệu chính xác là rất quan trọng cho tuổi thọ. Ví dụ, PTFE (Teflon) cung cấp khả năng kháng hóa chất vượt trội nhưng kém linh hoạt hơn Santoprene hoặc nitrat . Trong một nghiên cứu về các nhà máy xử lý hóa chất, việc chuyển sang chất đàn hồi tương thích hơn đã tăng tuổi thọ màng ngăn lên hơn 300%, giảm đáng kể thời gian ngừng hoạt động.

Tắc nghẽn van

Các van một chiều (loại bi hoặc nắp) phải ở vị trí hoàn hảo để duy trì dòng chảy. Nếu có hạt rắn bám vào chân van, máy bơm sẽ mất nguyên tố. Sử dụng bóng van có trọng lượng thường có thể giải quyết các vấn đề trong đó chất lỏng quá nhớt khiến các quả bóng tiêu chuẩn không thể bám vào nhanh chóng.

Câu hỏi thường gặp: Tìm hiểu hoạt động của bơm màng

Kết luận

Nắm vững câu hỏi "máy bơm màng hoạt động như thế nào" cho phép các ngành công nghiệp tối ưu hóa quy trình truyền chất lỏng để đảm bảo an toàn và hiệu quả. Cho dù bạn đang xử lý các hóa chất mạnh, bùn đặc hay các sản phẩm thực phẩm nhạy cảm, bơm màng vẫn là một trong những công cụ linh hoạt và đáng tin cậy nhất trong kỹ thuật hiện đại. Bằng cách chọn loại và vật liệu truyền động phù hợp, bạn có thể đảm bảo giải pháp lâu dài, không rò rỉ cho những nhu cầu bơm khó khăn nhất của mình.
